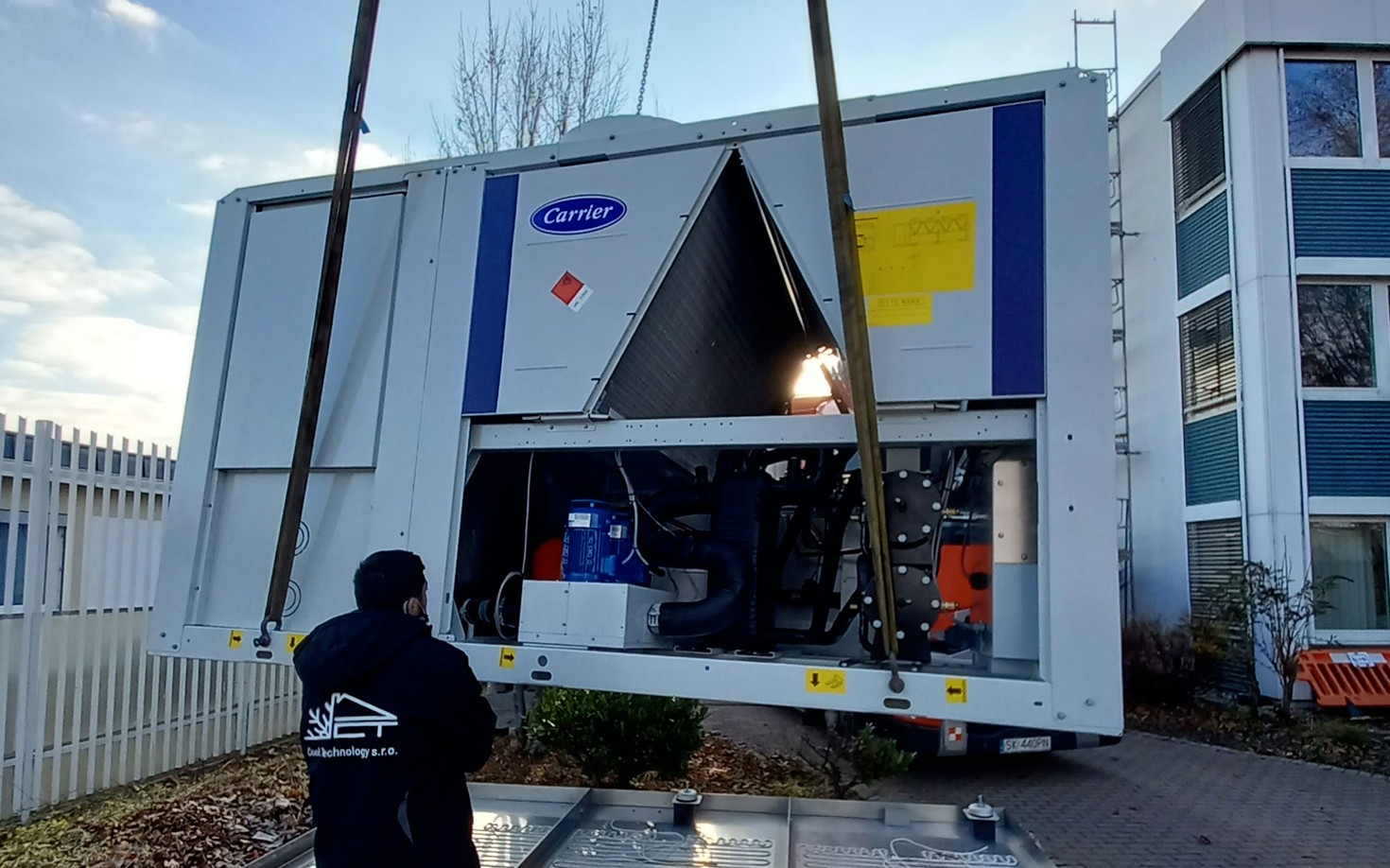

Bei diesem Projekt bestand unsere Aufgabe darin, ein komplettes zentrales Kühlsystem für ein vierstöckiges Bürogebäude, das derzeit mit einer Zentralheizung beheizt wird, zu konzipieren und zu realisieren. Das Hauptaugenmerk wurde seitens des Kunden auf eine möglichst ökologische Lösung gelegt.

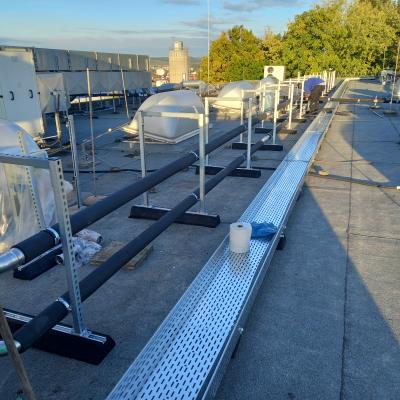

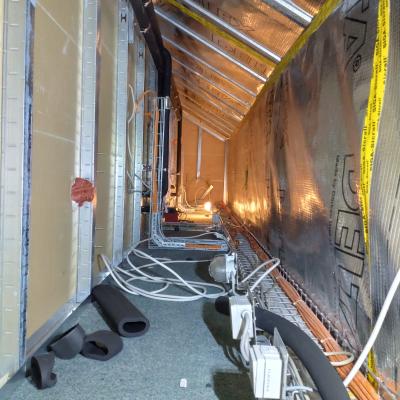

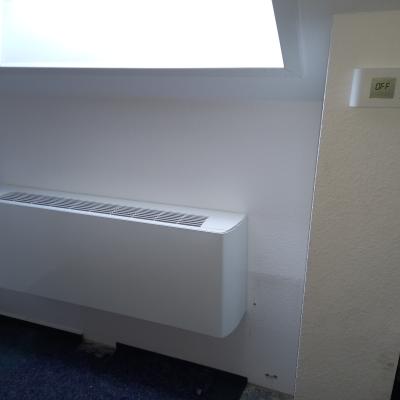

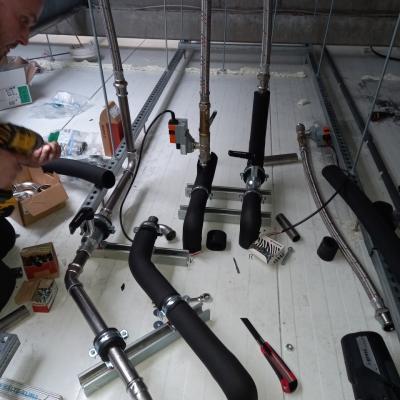

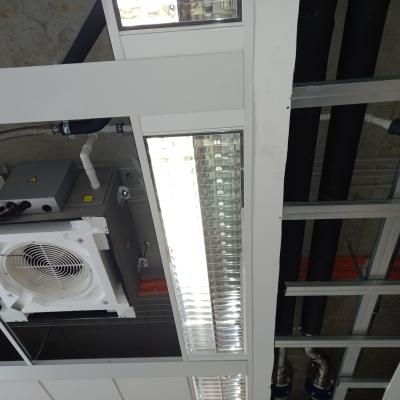

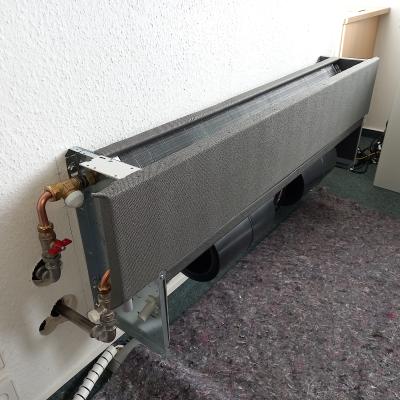

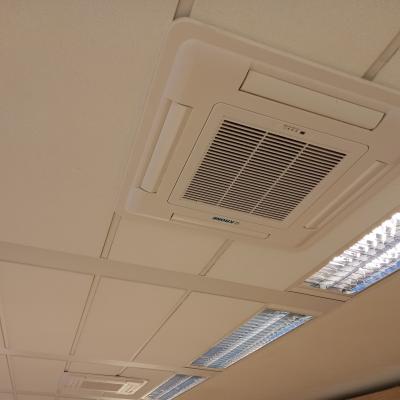

Aufgrund der Größe der Anlage haben wir uns für eine externe Kühleinheit entschieden, die uns eine ausreichende Kühlleistung von 180 kW mit der Möglichkeit zum Anschluss von 64 Inneneinheiten lieferte. Komplette Verteilungen sind in Edelstahlrohren mit Gummiisolierung durchgeführt. 59 Kassetten-Gebläsekonvektoren wurden für Büros und Sozialräume verwendet. Auf dem Dachboden befinden sich grundrissbedingt 5 weitere Attika-Gebläsekonvektoren.

Chiller ermöglicht eine komfortable Kühlung des gesamten Gebäudes und bietet die Möglichkeit einer 100%igen Beheizung mit einer Wärmepumpe. Durch den Einsatz einer geringen Kühlmittelmenge, die sich nur im Primärkreislauf außerhalb der Kältemaschine befindet und der anschließenden Energieübertragung auf das System durch Wasser, ist es das umweltfreundlichste System.

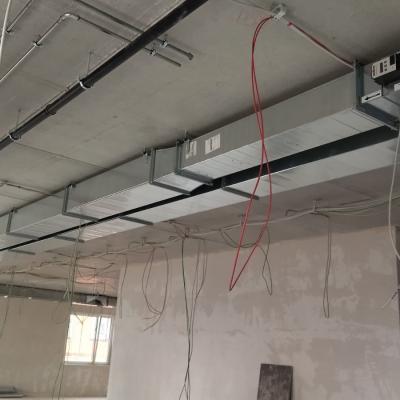

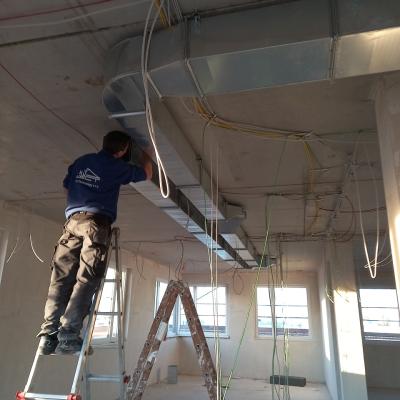

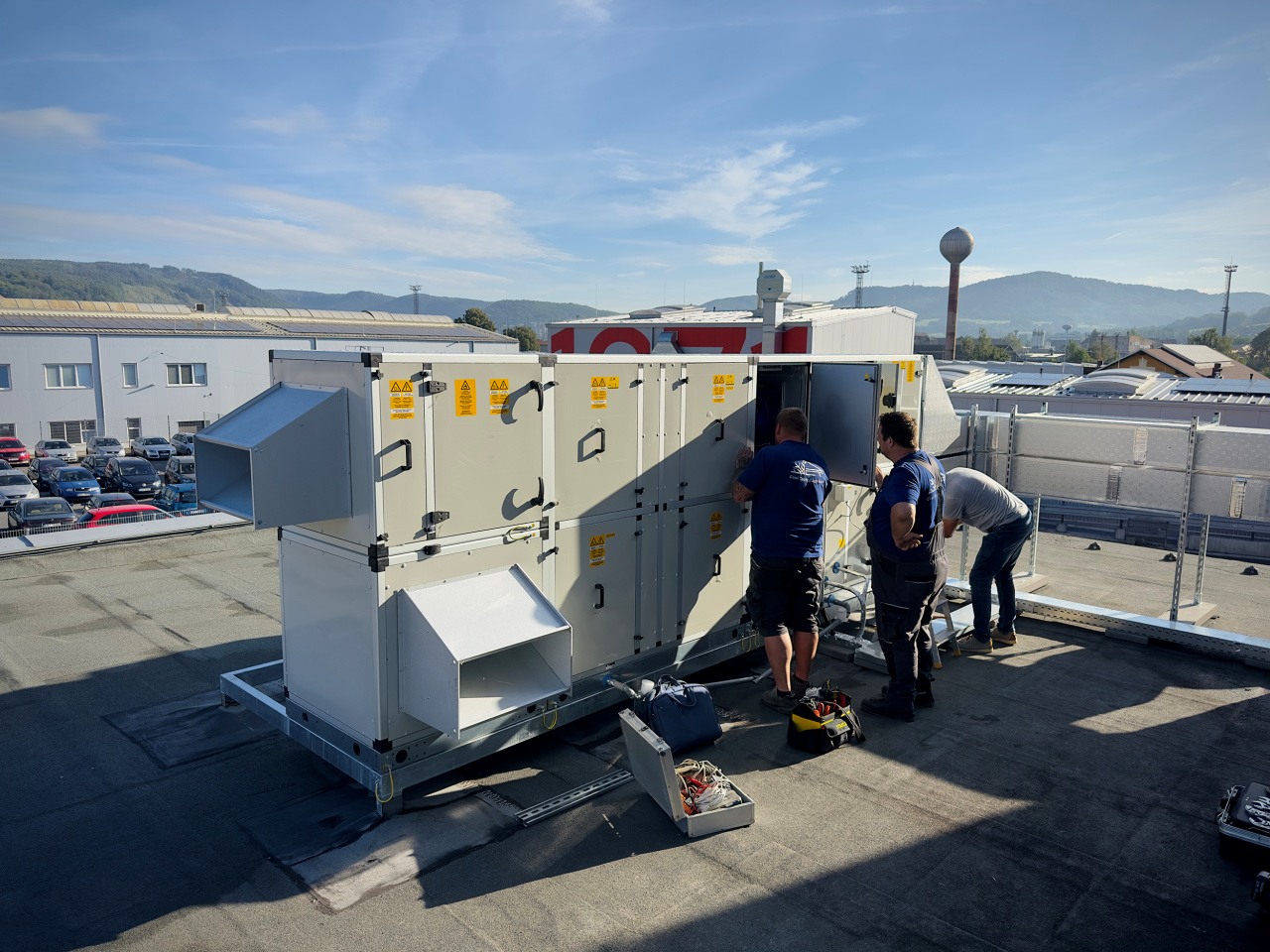

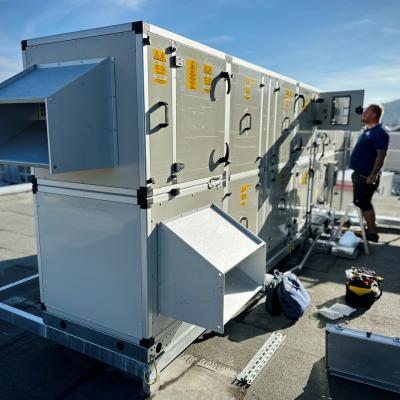

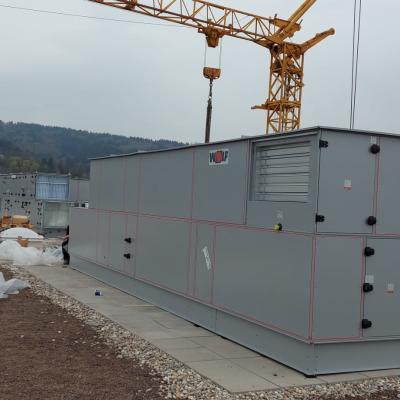

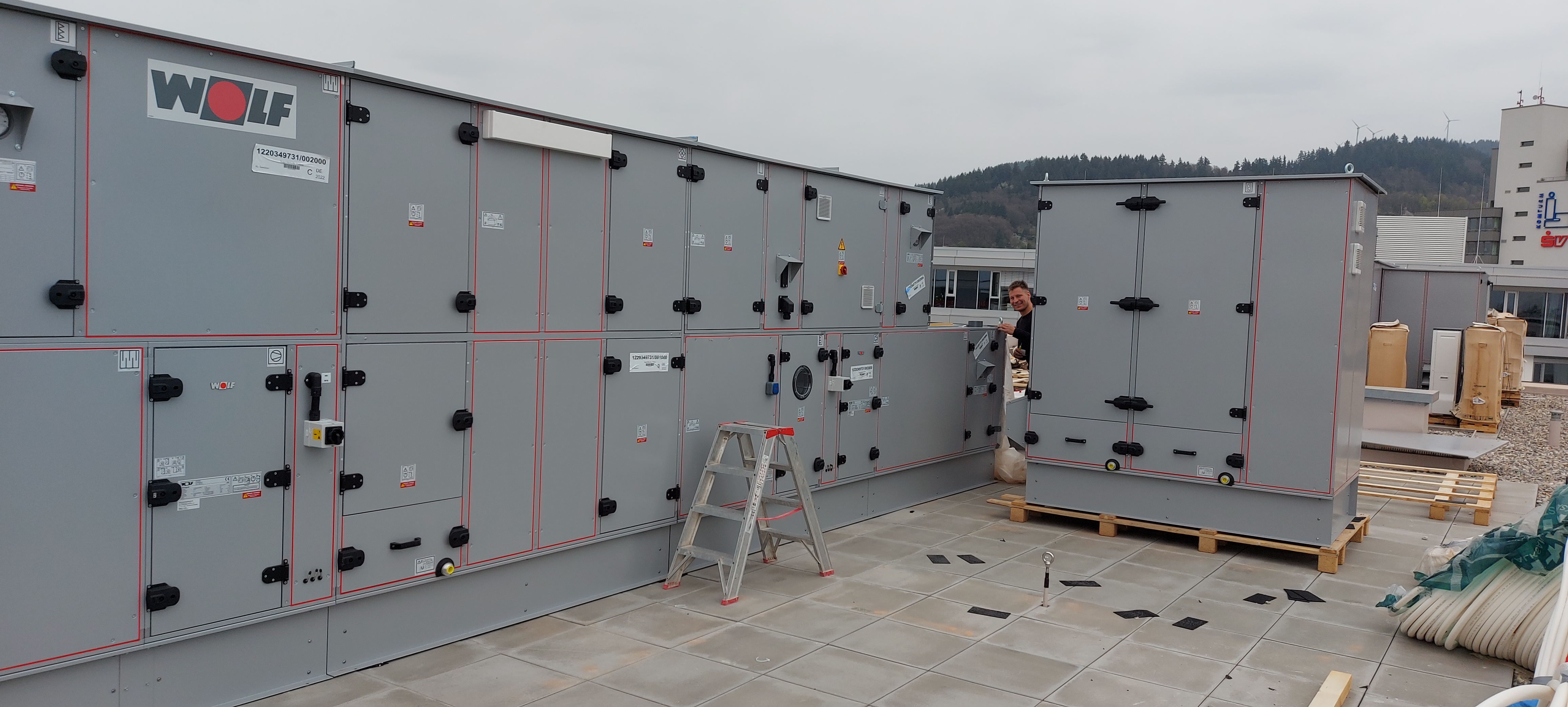

Komplette Installation der Belüftungsanlage in einem fünfstöckigen Bürogebäude – Eugen-Martin-Straße – Freiburg im Breisgau. Es handelt sich um eine große Installation, die alles von der Installation von Frisch- und Abluft-Backbones bis zur Installation einer WOLF-Belüftungs- und Rückgewinnungseinheit umfasst

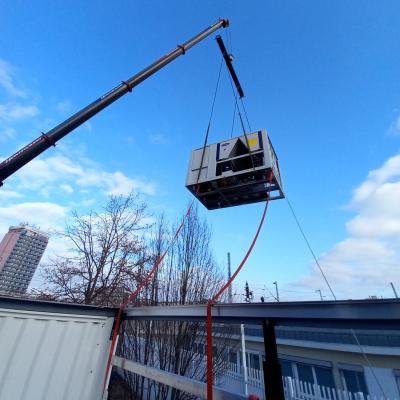

Bei der Montage der Einheit musste es mit Hilfe von Kränen auf dem Dach des Gebäudes platziert werden, wo es anschließend montiert und in Betrieb genommen wurde. Ein so großes Projekt war zwar zeitaufwändiger, aber wir haben es geschafft, alle Erwartungen des Kunden zu erfüllen.

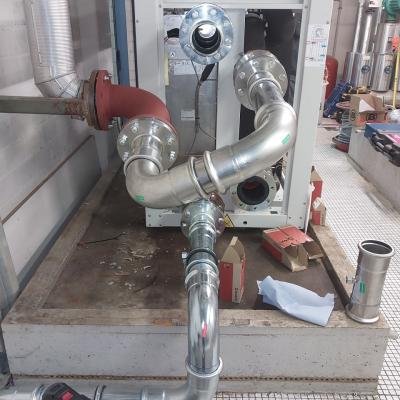

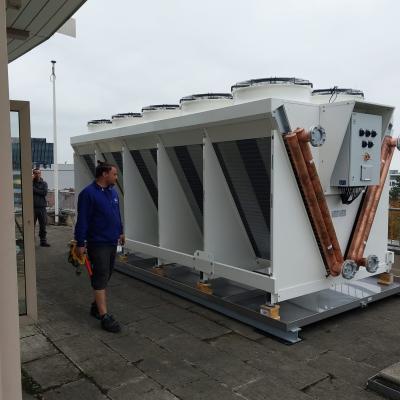

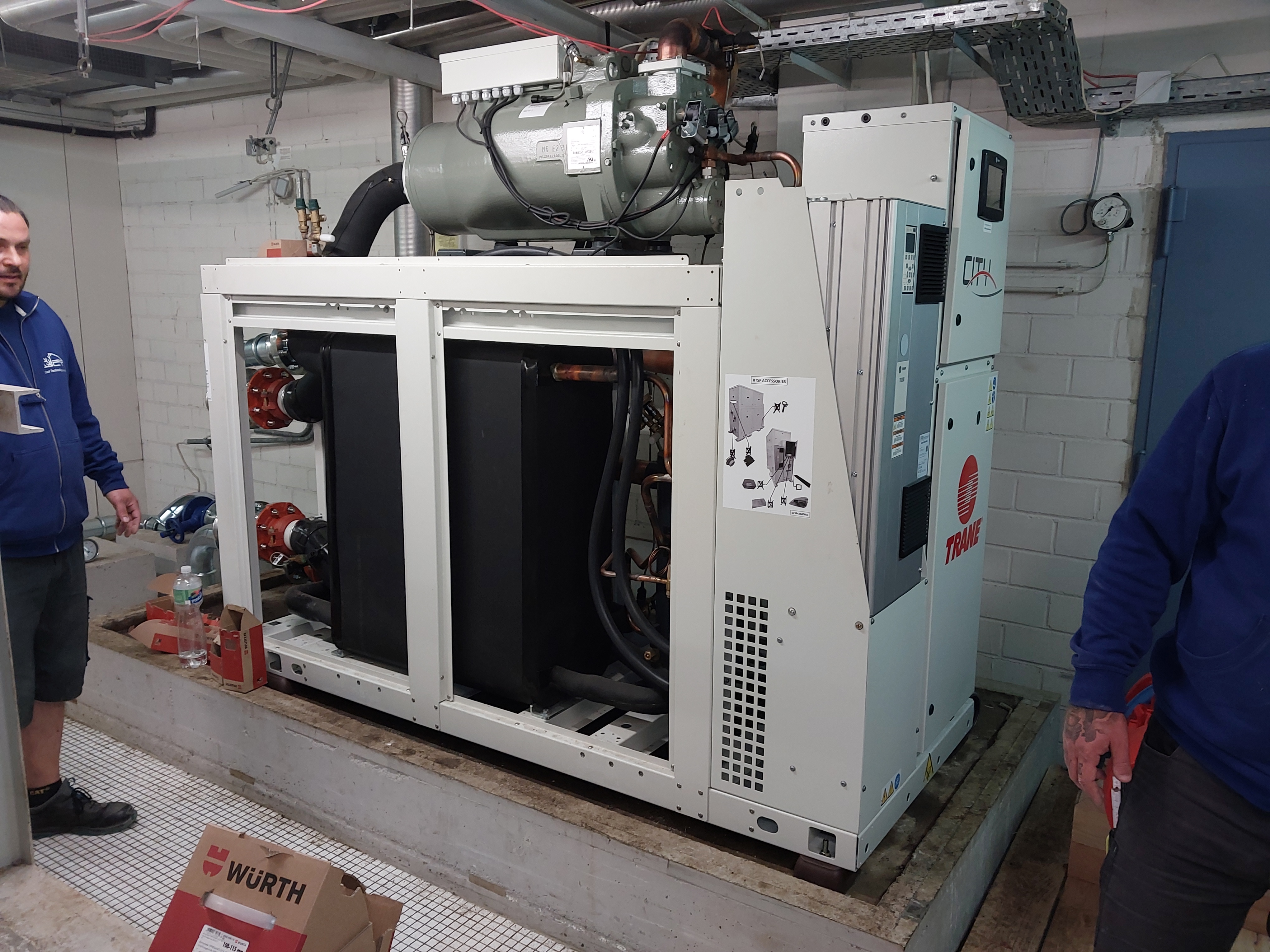

Dieser Auftrag zur Installation einer neuen Quelle in Form von Chillery beinhaltete unter anderem die komplette Demontage der bestehenden veralteten Anlage, die mit einem Flutkondensator ausgestattet war. TRANE-Chillery mit einem CABERO-Kondensator wurde von uns neu installiert.

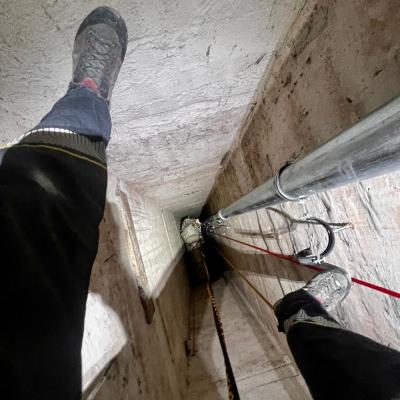

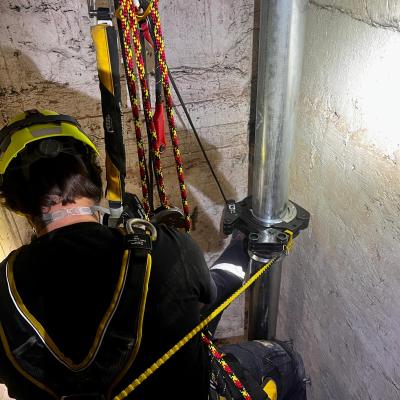

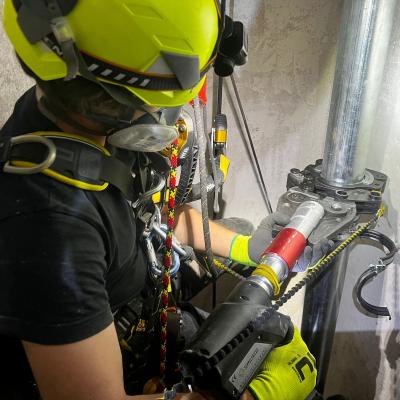

Für den Verlauf der Verbindungsleitung zwischen dem Innengerät im Keller und dem Außenkondensator auf dem Dach musste die einzig mögliche Alternative genutzt werden, und zwar ein 20 Meter hoher Lüftungsschacht, der nur per Seil erreichbar war. Für die Montage der Verbindungsverteilungen und der notwendigen Elektroverkabelung im Schacht haben wir daher auf ein kooperierendes, auf Hochhausarbeiten spezialisiertes Partnerunternehmen, die ORE EXPERT s.r.o., zurückgegriffen.

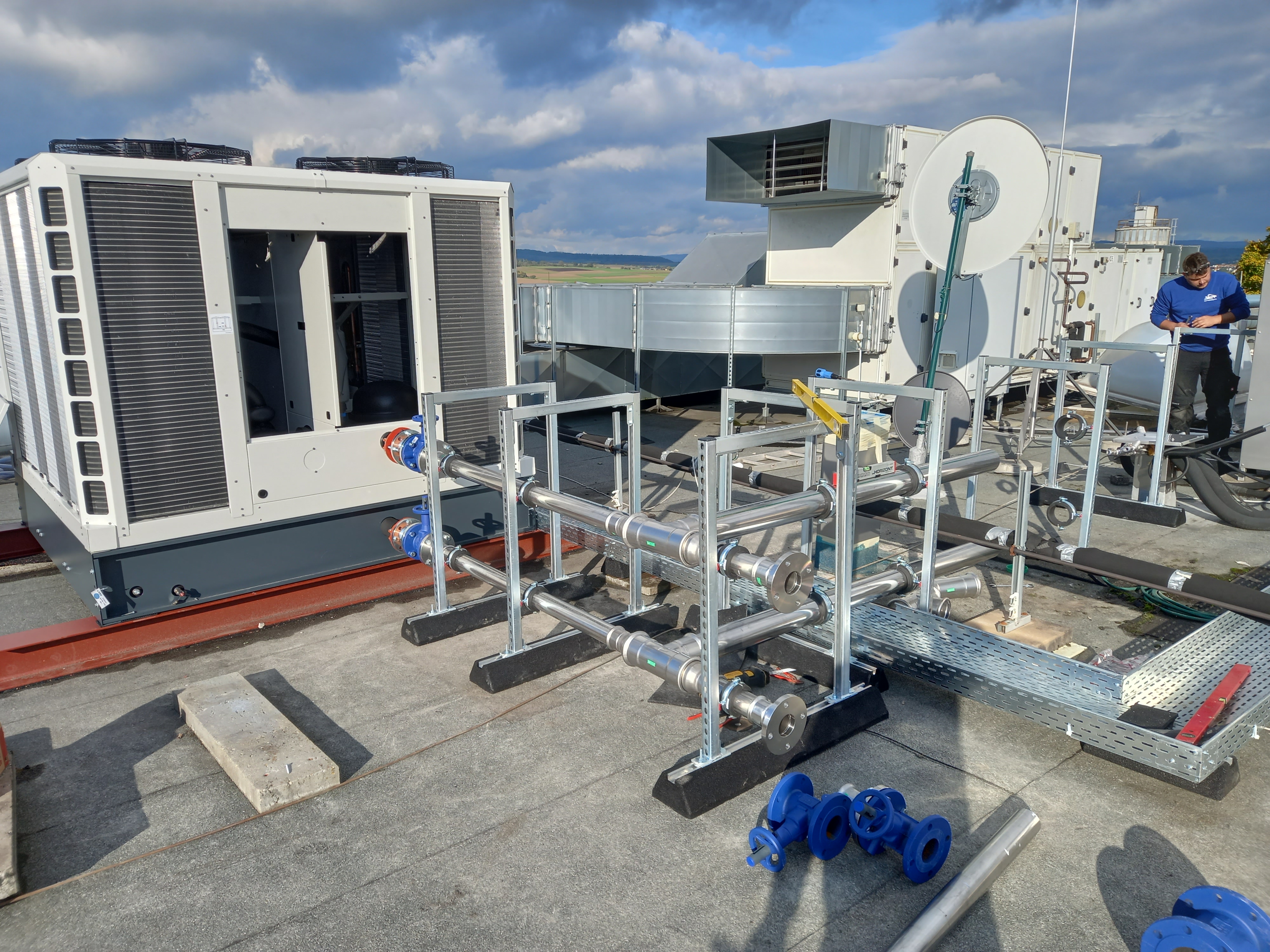

Eine weitere unserer Chiller-Installationen, die dank ihrer hohen Leistung, Heiz- und Kühloptionen bei unseren Kunden immer beliebter wird, und dies alles bei minimaler Auswirkung auf die Umwelt. Umso mehr, wenn es um die Lebensmittelindustrie geht, wie in diesem Fall. Wir entschieden uns für 140-kW-Chillery von TRANE.

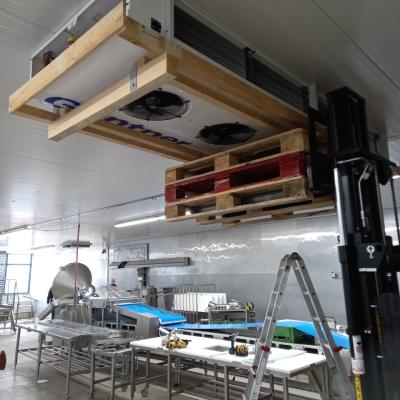

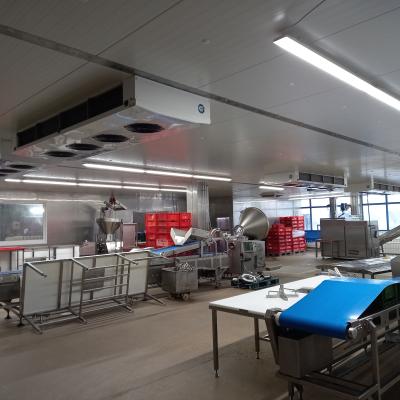

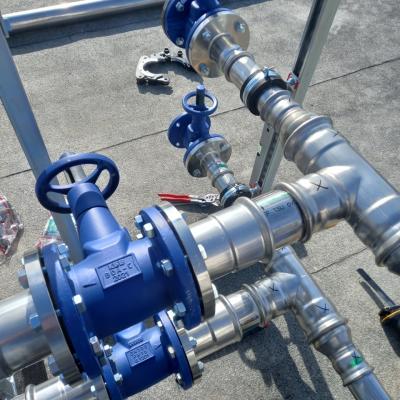

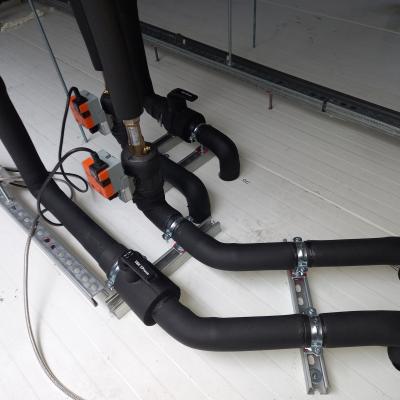

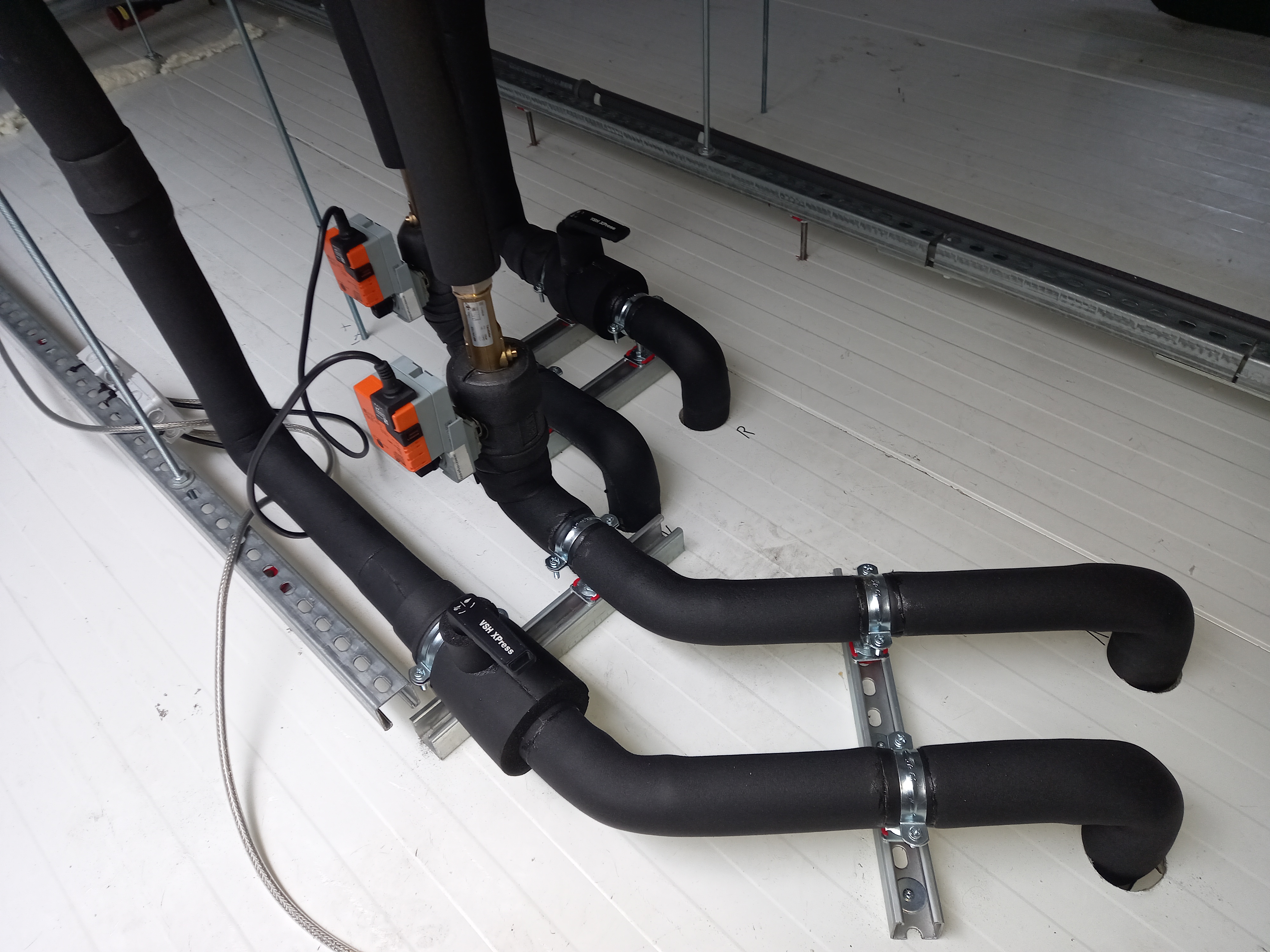

Diese Leistung reicht aus, um die gewählte Temperatur im Innenraum der Birtat Dönerfabrik - Fleischfabrik Murr zu erreichen. Rückgrat und Endverteilungen haben wir aus Edelstahl gefertigt und mit Gummiisolierung und im Außenbereich zusätzlich mit Blechverkleidung isoliert. Zur internen Verteilung von Warm- oder Kaltluft wurden Verdampfer der Marke Günter eingesetzt.

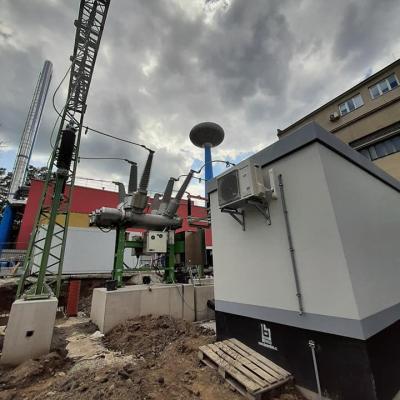

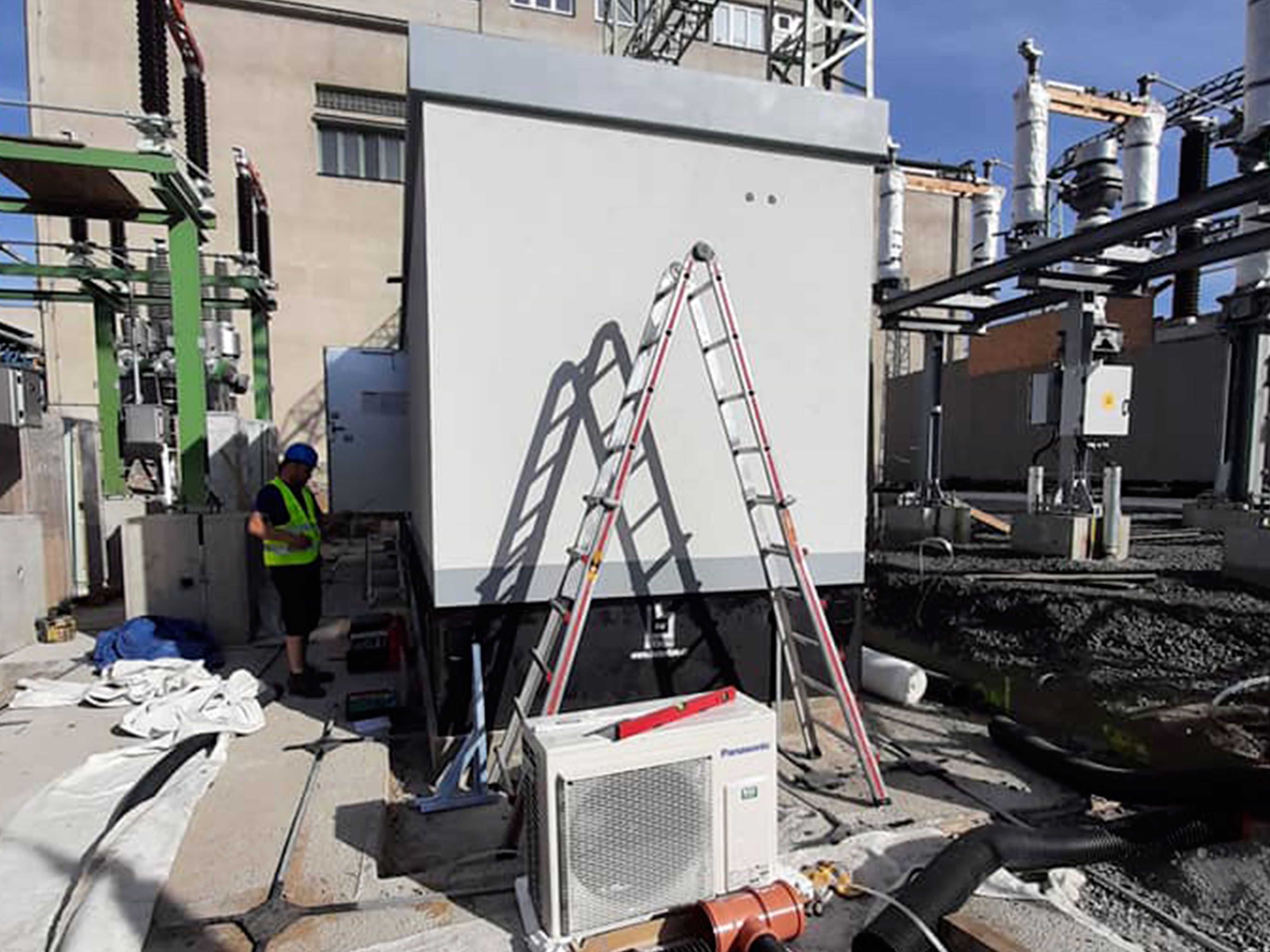

Aufgrund des vorbereiteten Projektes für eine Doppelstation auf dem Gelände von Constellium wurden wir mit der Lieferung einer Lösung in Form einer Kühlungs- und Belüftungsanlage beauftragt.

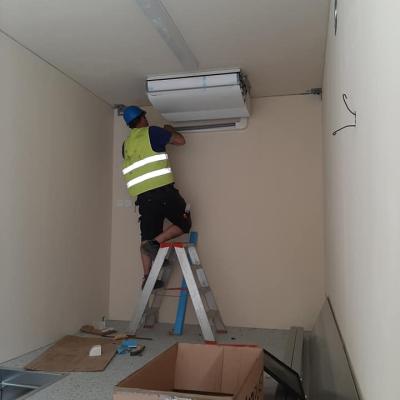

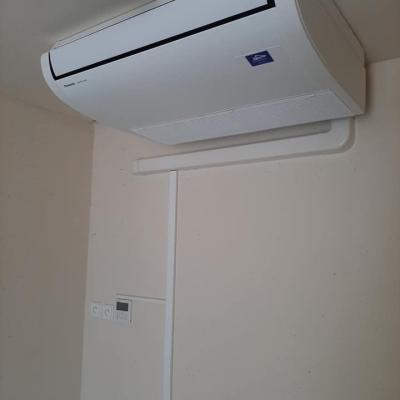

Die erste Station musste gekühlt werden. Aus diesem Grund wurde es mit einer Panasonic nanoEX U-36PZH2E5 Split-Unterdeckenklimaanlage mit einer Leistung von 3,6 kW und einer wandmontierten Kabelsteuerung ausgestattet.

Durch die Einstellung der Automatik ist eine ganzjährige Temperaturerhaltung gewährleistet.

Die zweite Station ist mit einer automatisch durch einen Temperatursensor gesteuerten Klimaanlage ausgestattet, die im Falle eines plötzlichen Temperaturanstiegs aus irgendeinem Grund die Entnahme von warmer Luft aus dem Inneren der Umspannstation einschaltet. Für die Absaugung wurde ein Ventilator MIXVENT TD800/200ex verwendet, der für Räume mit Explosionsgefahr von brennbaren Gasen und Dämpfen vorgesehen ist.

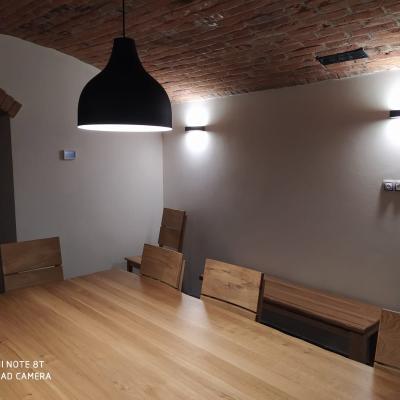

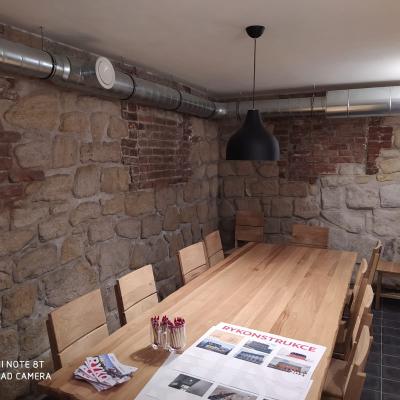

Ein besonderes Gebäude erfordert eine besondere Herangehensweise. Die Gesellschaft RYKO a.s. beschloss, das baufällige Gebäude mit dem Ziel zu retten, es in eine Frachtpforte und ein Verwaltungsgebäude umzuwandeln. Aufgrund der interessanten architektonischen Aufgabe des Investors war viel Kreativität gefragt, um alle Fallstricke und die Feuchtigkeit im Keller des Gebäudes zu bewältigen.

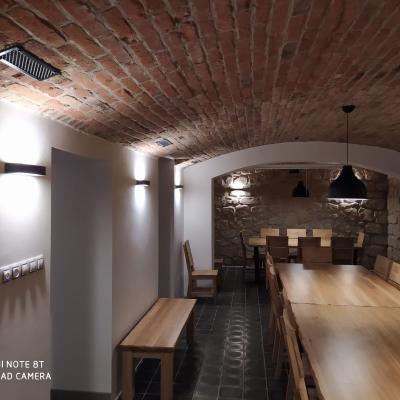

Die große Herausforderung für uns bestand darin, eine individuelle, maßgeschneiderte Installation passend zum gegebenen Grundriss zu entwickeln. Wir waren gezwungen, den Raum über dem Sockel der Gewölbe zu nutzen, wo spezielle Durchbrüche in der Größe von Gewölbesteinen für die Verteilung der Klimaanlage angebracht wurden. Der Abschluss des Auslasses zum Innenraum wurde mit Designgittern versehen, die nach Kundenwunsch im gewünschten RAL-Ton lackiert wurden.

Der zweite Teil der Klimaanlagenverteilung ist sichtbar und wurde so gestaltet, dass er trotz der gewölbten Decken die Bewegung von Personen nicht behindert und die Nutzung des Raums, der nun für Veranstaltungen wie Schulungen, Besprechungen und anderem Arbeitstreffen genutzt wird, nicht einschränkt.

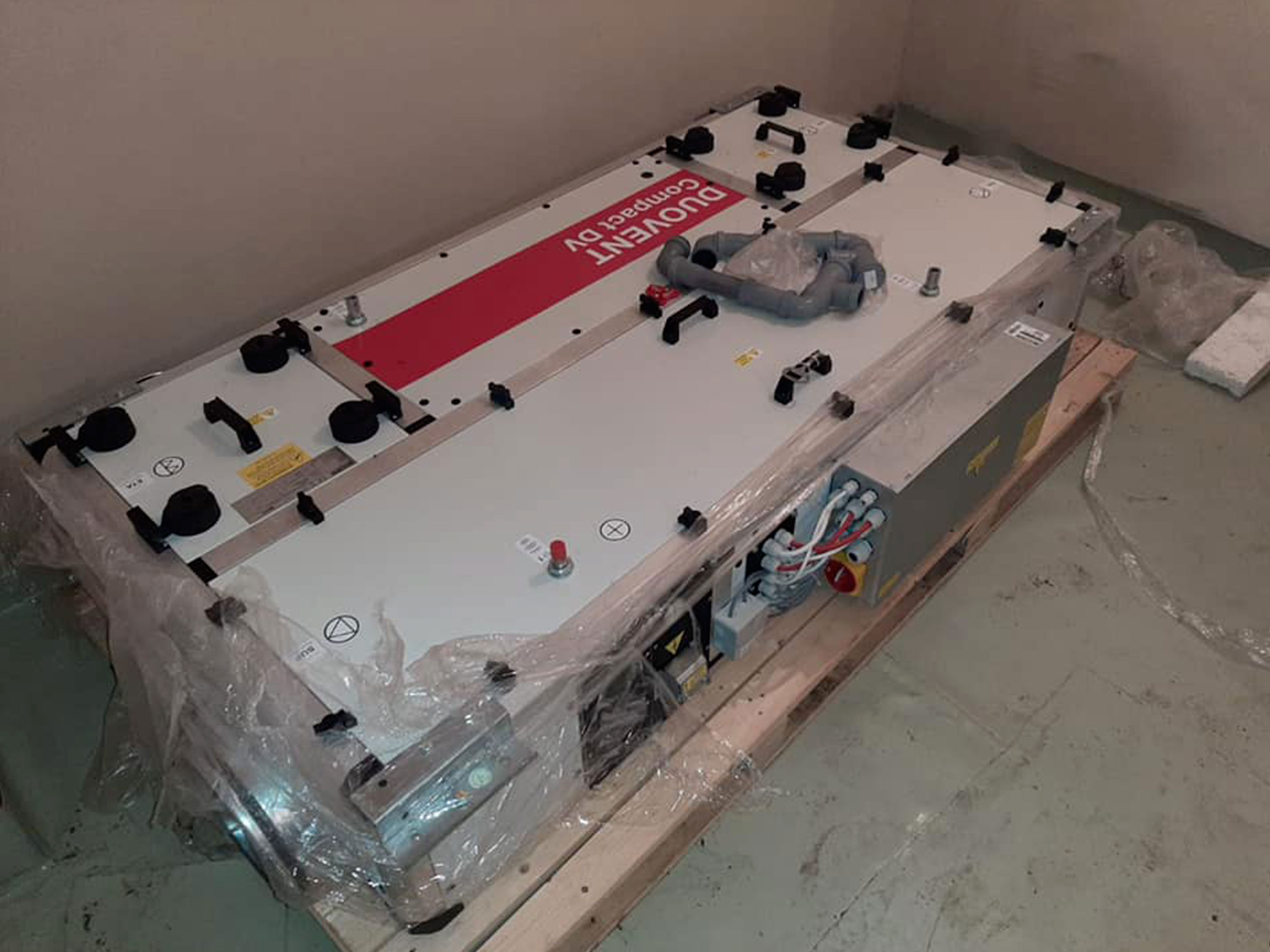

Den Betrieb der gesamten Anlage übernimmt die Rückgewinnungseinheit DUOVENT Compact DV 800 des Anbieters Elektrodesign, die für eine kontinuierliche Kontrolle der Luftfeuchtigkeit und Luftqualität sorgt. Es war uns eine Ehre, an einem so außergewöhnlichen Projekt teilzunehmen, das nach seiner Fertigstellung am Wettbewerb „Bau des Jahres 2021“ teilgenommen hat.

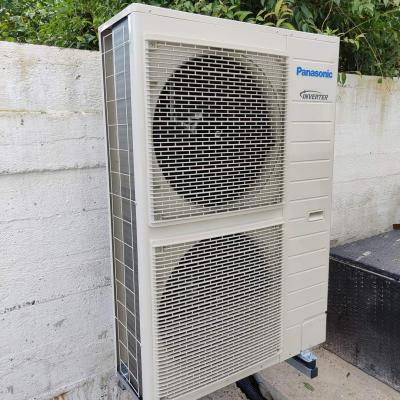

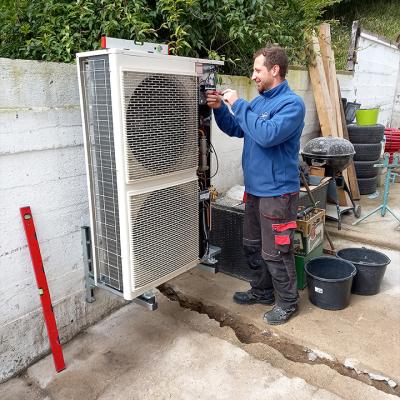

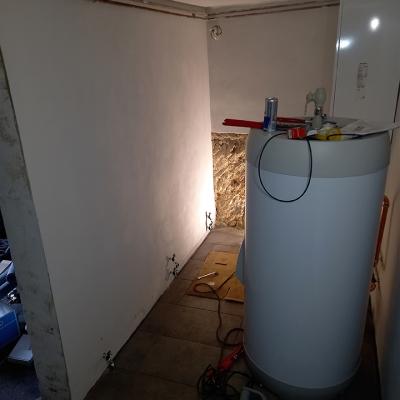

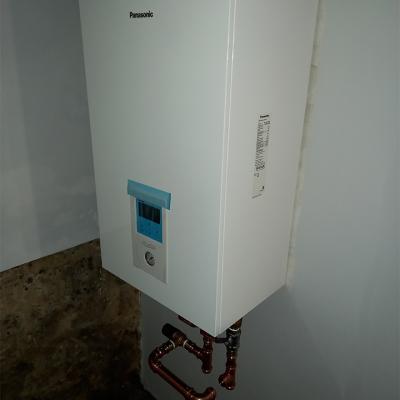

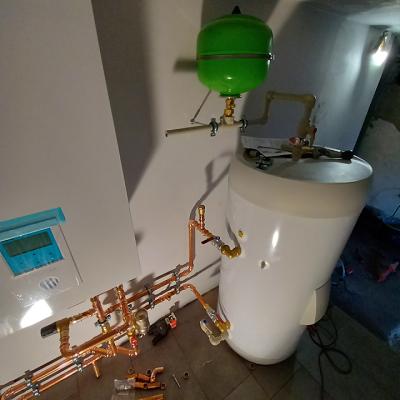

Basierend auf Anfrage des Kunden, die fossile Heizquelle durch eine Wärmepumpe zu ersetzen, haben wir eine Panasonic T-CAP Split-Wärmepumpe mit einer Leistung von 12 kW für die Beheizung des gesamten Einfamilienhauses und die Warmwasserbereitung mit einem rostfreien Panasonic Warmwasserspeicher mit einem Volumen von 200 Litern konzipiert.

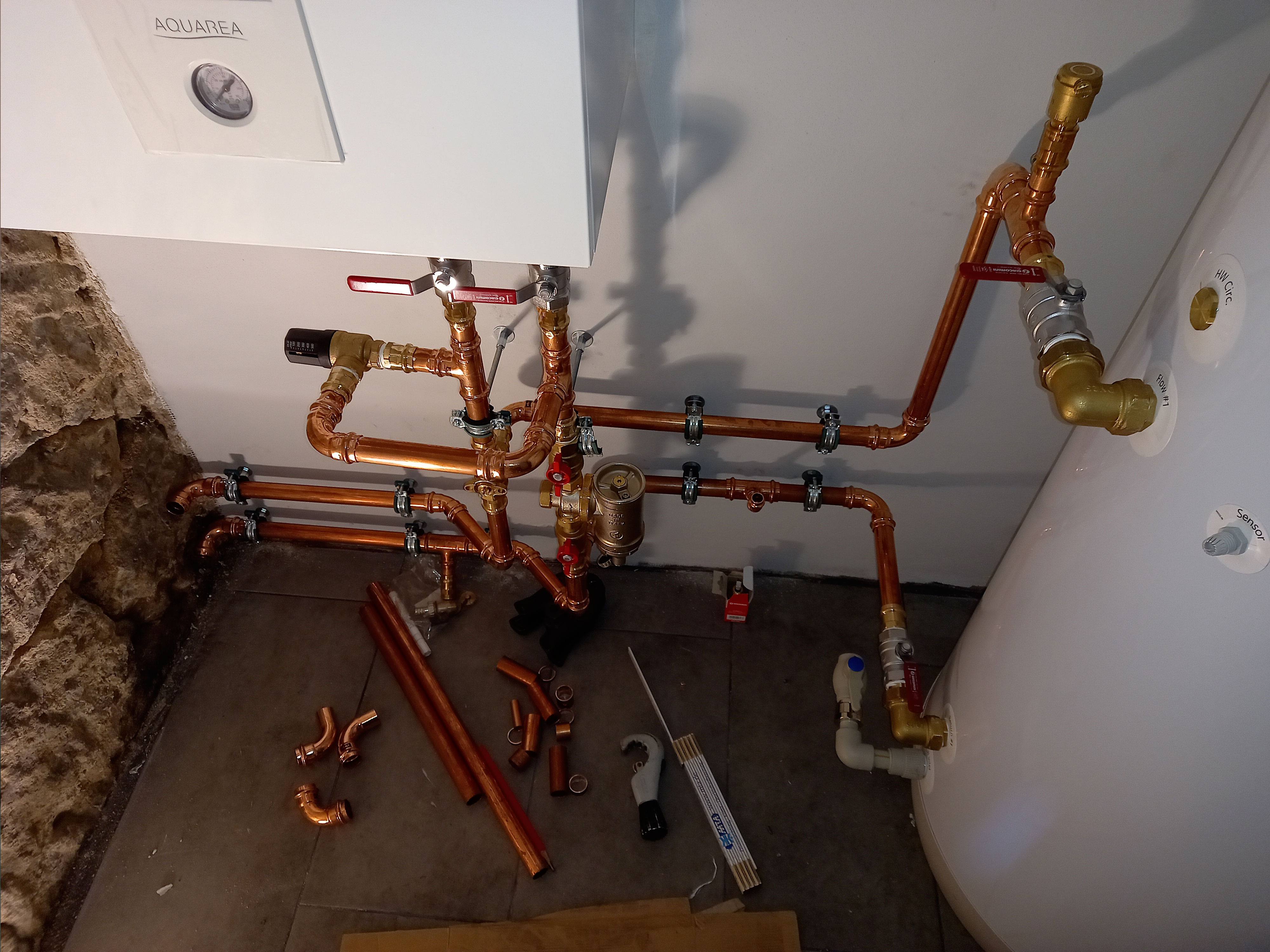

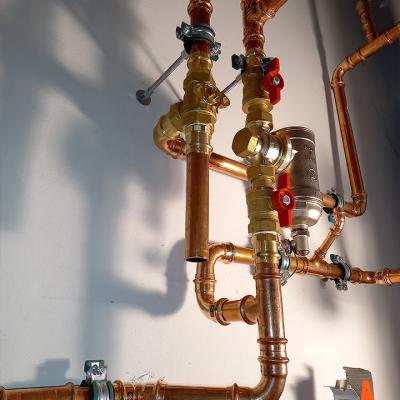

Der Eigentümer des Einfamilienhauses hat den vorhandenen Kessel selbst demontiert. Unsere Firma kümmerte sich dann um die Bearbeitung der bestehenden Warmwasserbereitung, einschließlich der Demontage von zwei Elektroboilern, der Bearbeitung der Trinkwasserverteilungssysteme mit dem Ziel der Vereinheitlichung und des Anschlusses an eine neue Wärmequelle. Bedingt durch die Lage der Anlagen war es notwendig, kleinere bauliche Veränderungen in Form von Rohrverlegungen im Boden vorzunehmen, damit diese den Durchgang im Außenbereich nicht behindern und die Deckenhöhe im Innenraum nicht verringern.

Leider war es aufgrund früherer Inanspruchnahme der Wasserkocher-Förderung nicht möglich, die Förderung aus dem New Green Savings-Programm in Anspruch zu nehmen. Dennoch ist durch die Kombination von Heizung und Warmwasserbereitung aus regenerativen Quellen mit einem schnellen Return on Investment zu rechnen.

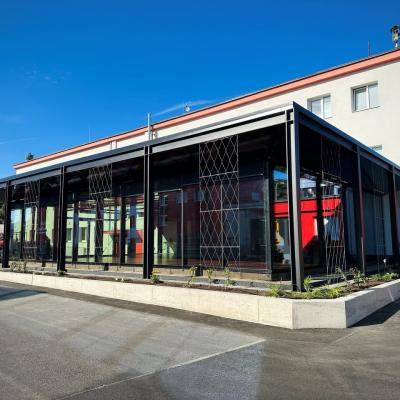

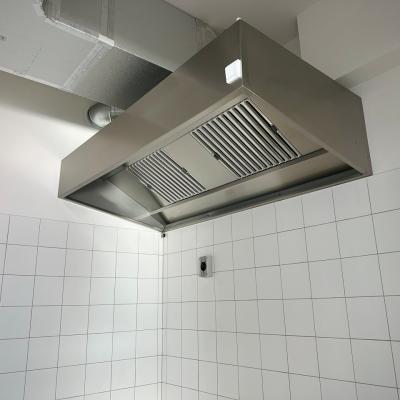

Wir hatten die Ehre, in Zusammenarbeit mit unserem Partner STAVBY JOŽÁK s.r.o. an einem weiteren Bau beteiligt zu sein. Diesmal war es eine neue Kantine für die Mitarbeiter der Firma RYKO a.s..

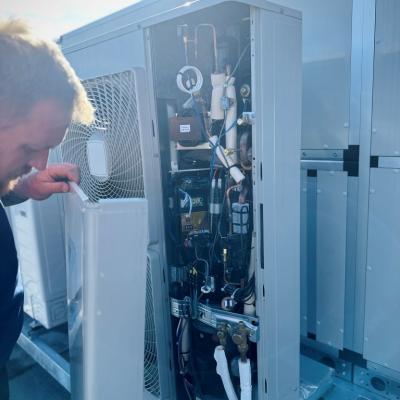

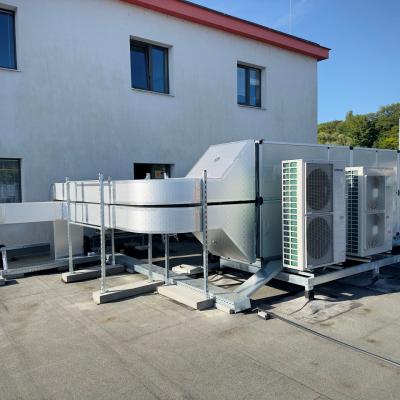

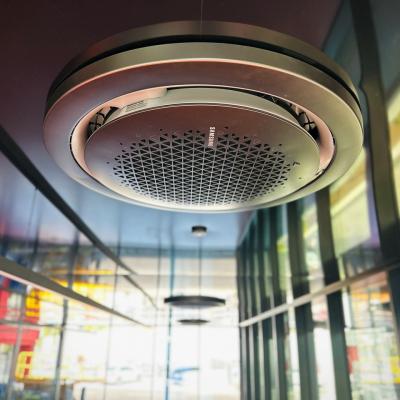

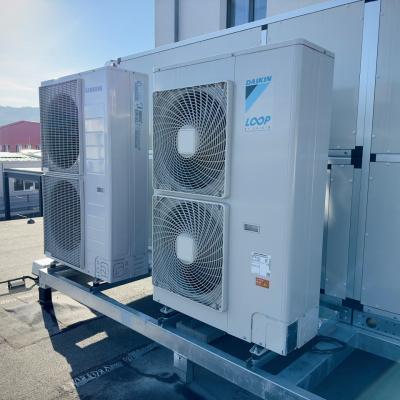

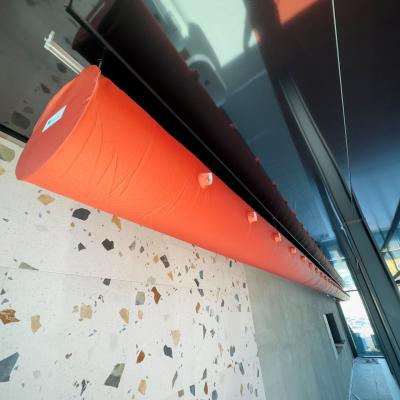

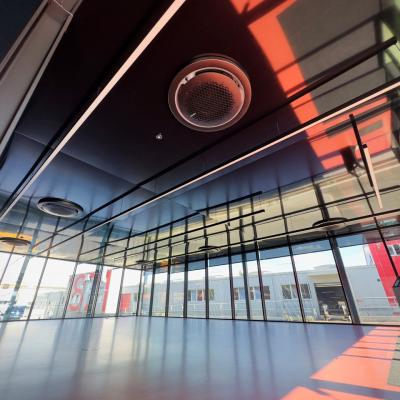

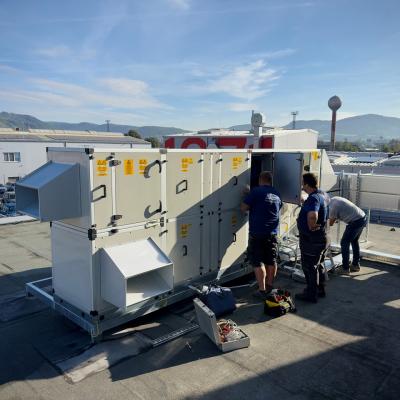

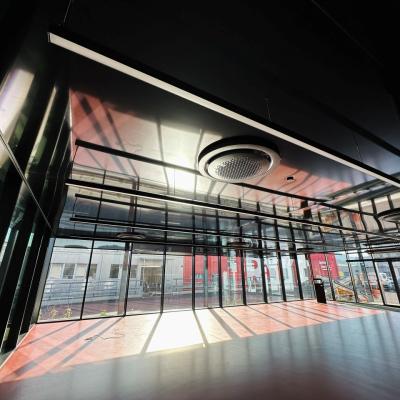

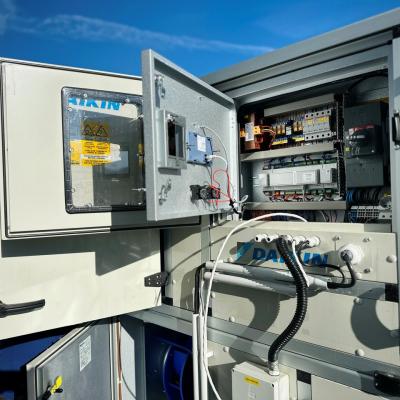

Unsere Aufgabe bei diesem Projekt bestand darin, für Kühlung, Heizung und Luftaustausch im Speisesaal und angrenzenden Räumlichkeiten zu sorgen. Dafür sorgt nun das VRF-System SAMSUNG DVM S Eco mit sechs modernen 360-Grad-Rundkassetten zusammen mit einer DAIKIN-Luftrückgewinnungseinheit, die mit Direktdampf und Verteilungsbags Příhoda ausgestattet ist.

Nach der erfolgreichen Inbetriebnahme unserer Anlage steht uns nichts mehr im Wege, die letzten Details zu finalisieren und mit der Nutzung der Kantine zu beginnen. Wir sind sicher, dass zukünftige Kostgänger begeistert sein werden. Die daraus resultierenden technischen und optischen Aspekte können Sie anhand der beigefügten Fotos beurteilen.
